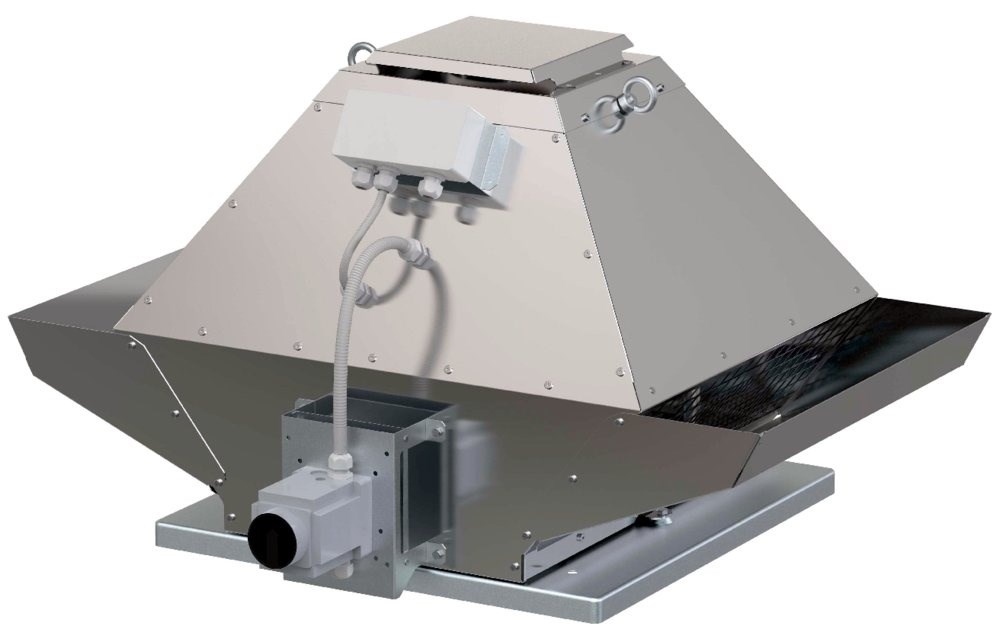

DVG-V 630EC/F400
Roof unit for smoke and heat extraction + normal ventilation
• Vertical exhaust• Up to 400°C / 120 min (F400/120, F400/90, F300, F200)
• Normal ventilation up to 120°C continuous operation, up to 80°C in standstill
• Service switch serial
• Suitable for coastal applications
• Snow load class SL 0 (suitable for heated buildings)
• Wide range of accessories
• Tested acc. to EN 12101-3 at LGAI, Barcelona
• CE-certified acc. to EN 12101-3 at BSI, UK
• 1~ (sizes 355 and 450) or 3~ connection, 50/60 Hz
• EC (electronically commutated) high efficiency motor inside
• 0-10V speed control input
• Modbus controllable
• Fire mode
DVG smoke and heat extract fans are used in case of fire to extract smoke gases from rooms, and also during normal working conditions for standard ventilation. Smoke-free escape ways increase the chances to rescue people in case of fire.
The casing is manufactured from seawater resistant aluminium. The base frame is made of pre-galvanized steel. Impeller with backward-curved blades is manufactured from pre-galvanized steel (sizes 355, 450), respectively from steel, welded and galvanized. Motor outside air stream is cooled with fresh air. Connection to power supply in the service switch, connection to controller in the connection box on the casing.
In case of fire switch to fire mode and bridging of motor protective devices is necessary.
-
Количество фаз3~
-
Вес115 кг
-
Класс защиты, двигательIP54
-
Класс изоляцииF
-
Круглый, вход630 мм
-
Круглый, выход630 мм
-
Макс. температура перемещаемого воздуха в течение 120 мин400 °C
-
Макс. температура перемещаемого воздуха, при регулровании скорости120 °C
-
Напряжение (номинальное)400 В
-
Номинальная мощность на валу (P2)4,7 кВт
-
Потребляемая мощность5 050 Вт
-
Потребляемый ток7,9 A
-
Расход воздухамакс.
-
Скорость вращения рабочего колеса1 465 об/мин
-
Соответствие ErPNot ErP relevant
-
Температура перемещаемого воздухамакс. 120 °C
-
Тип двигателяEC
-
Тип подключения воздуховодаКруглый
-
Уровень звукового давления на 10 м (свободное поле)69 дБ(А)
-
Уровень звукового давления на 4 м (свободное поле)75 дБ(А)
-
Частота50 Hz
