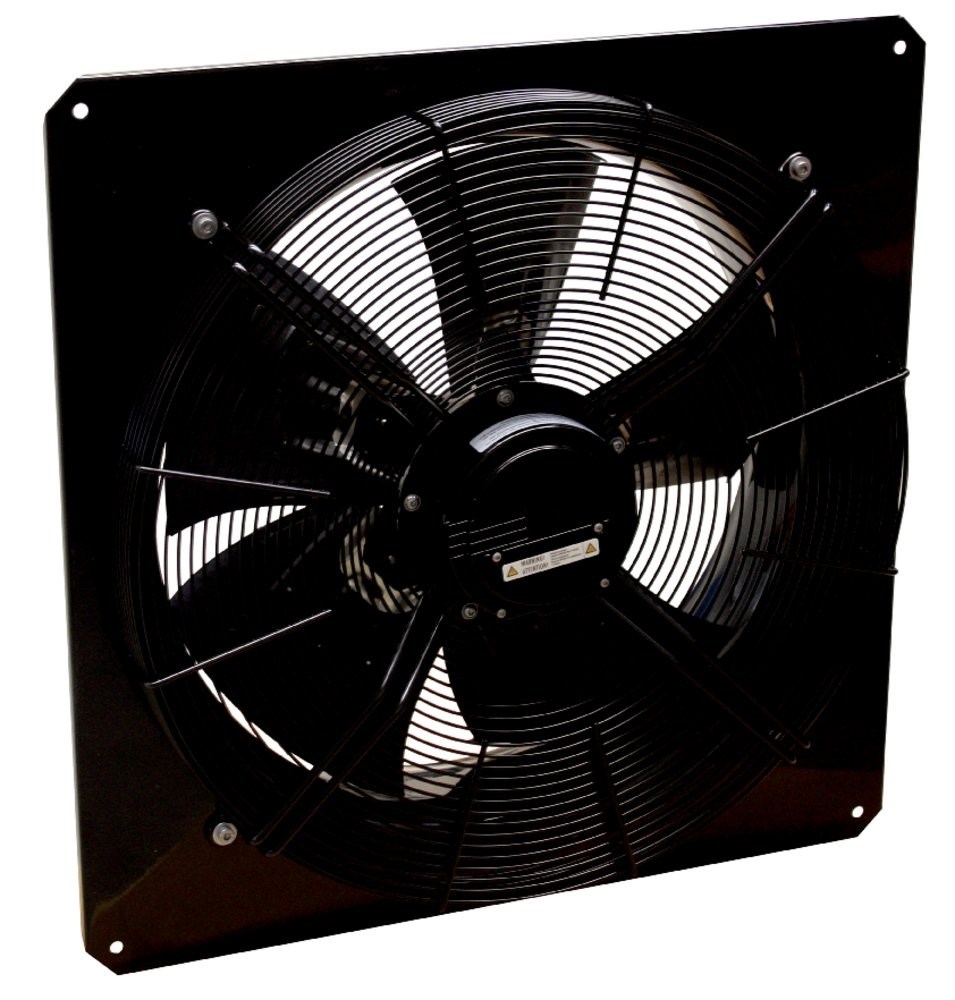

AW 630DV sileo Axial fan
Speed controllable by voltage reduction, plus option of 2-step operation by D/Y switching for 400V versions.
Inlet protection guard.
Safe and maintenance free operation.
Can be installed in any mounting position.
Electric connection via terminal box mounted on the motor.
Single phase fans are supplied with capacitor.
Axial fans of the AW sileo range do have a bionic shape of the fan blade, and are driven by external rotor motors. The AW range is equipped with a square wall plate, galvanized steel and powder coated in black (RAL9005). The protection guard at the inlet side is powder coated in black. The axial impeller is manufactured from pressure die cast aluminum and also painted in black (RAL9005). The impeller is balanced dynamically in two levels in accordance with DIN ISO 1940 part 1, quality G6.3.
The motors are equipped with thermal contacts for motor protection, with leads to be connected to a motor protection unit.
The impeller is balanced dynamically in two levels in accordance with DIN ISO 1940 part 1, quality G6.3.
The motors are equipped with thermal contacts for motor protection, with leads to be connected to a motor protection unit.
-
Количество фаз3~
-
Вес34,2 кг
-
Категория измеренийA
-
Класс защиты, двигательIP54
-
Класс изоляцииF
-
Макс. температура перемещаемого воздуха, при регулровании скорости60 °C
-
Напряжение (номинальное)400 В
-
Потребляемая мощность1 950 Вт
-
Потребляемый ток3,4 A
-
Расход воздухамакс.
-
Расход воздуха при макс. производительности11 365 м2/ч
-
Скорость вращения рабочего колеса1 350 об/мин
-
Соответствие ErPErP 2018
-
Схема подключения двигателяD
-
Температура перемещаемого воздухамакс. 60 °C
-
Тип двигателяAC
-
Удельный коэффициент1,000000
-
Уровень звукового давления на расстоянии 1 м78 дБ(А)
-
Целевая оценка эффективности ErP201336 ? цель (Экодизайн) 2013
-
Целевая оценка эффективности ErP201540 ? цель (Экодизайн) 2015
-
Частота50 Hz
-
Эффективность, статическая40,7 ?statA
